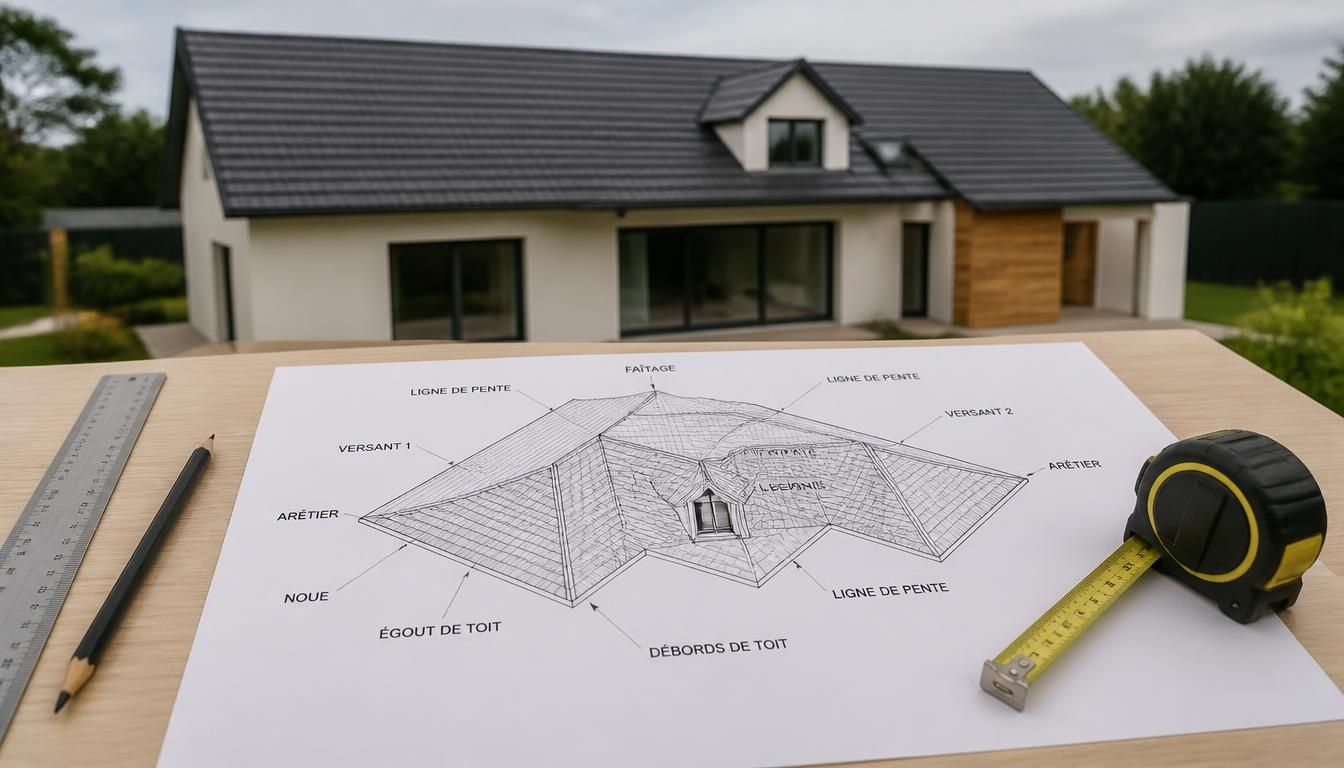

Lire un plan de toiture pour mieux comprendre son toit

Quand vous devez comprendre un toit, chaque détail compte, du faîtage jusqu’aux débords. Un schéma toiture représente la lecture simplifiée de cette structure et vous aide à saisir sa logique sans vous perdre dans le jargon. Il relie la forme générale, la pente et les points techniques pour rendre un projet plus clair. Cette lecture facilite les échanges avec un artisan, garantit une meilleure préparation des travaux et assure une vision précise du bâtiment, même quand la vue reste uniquement verticale.

Un schéma toiture est donc un repère pratique pour analyser un toit, comparer un plan et repérer les zones sensibles avant d’agir. Vous gagnez du temps, vous évitez les erreurs de compréhension et vous abordez plus sereinement une rénovation ou une construction.

Comprendre la fonction d’un schéma de toiture

Un schéma de toiture sert à visualiser la toiture comme un ensemble cohérent, pas comme une simple couverture posée sur un bâtiment. Il met en relation chaque partie, du support porteur à la ligne de faîtage, afin de rendre le plan plus lisible. Dans un dossier technique, ce schéma aide à vérifier la cohérence entre la forme du toit et le projet prévu. Pour un particulier, il clarifie la lecture d’un devis ; pour un professionnel, il sert à expliquer une toiture complexe sans ambiguïté.

Un schéma bien construit remplit plusieurs usages concrets : il aide à visualiser la toiture avant travaux, à comparer un plan avec la réalité, à repérer une partie fragile, à préparer un dossier technique et à vérifier la cohérence d’ensemble. Par exemple, si vous devez rénover une toiture ancienne, le schéma montre où se situe chaque élément. Si vous êtes artisan, il aide à expliquer la toiture au client sans perdre de temps.

Pourquoi ce support clarifie un projet

Le schéma de toiture clarifie un projet parce qu’il transforme une lecture abstraite en repères concrets. Une toiture peut sembler simple de loin, mais chaque partie compte : pente, jonction, débord, appui, ouverture. Le schéma ordonne ces éléments et donne une lecture logique du toit. Vous comprenez plus vite ce qui existe déjà et ce qu’il faut modifier. Dans un dossier de rénovation, cette clarté évite les malentendus sur la toiture et réduit les risques d’erreur au moment du chantier.

Ce qu’il faut repérer avant de commencer

Avant de commencer, il faut repérer la partie porteuse, la couverture, les lignes de rupture et les zones d’écoulement. Le schéma de toiture devient utile quand chaque élément est identifié avec précision. Regardez aussi les limites du toit, les angles et les raccords avec les murs. Un plan lisible commence toujours par ces points simples. Sans eux, la toiture paraît floue et le projet perd en précision. Cette première lecture prépare mieux la suite du travail.

Quels éléments composent une toiture lisible sur un plan ?

Une toiture lisible sur un plan repose sur des éléments précis : charpente, couverture, faîtage, croupe, pan, pente, débord et hauteur. Chaque partie a un rôle, et chaque forme change la lecture de la toiture. Sur une vue de dessus, vous repérez la couverture et les limites du toit ; en coupe, vous comprenez la charpente et les niveaux. Une toiture traditionnelle en bois, par exemple, ne se lit pas comme une toiture contemporaine plus compacte. Le plan doit donc rester simple, mais exact.

Pour lire correctement une toiture, il faut identifier la forme générale, le volume, la pente, la hauteur, le débord et la position du faîtage. Ces repères disent comment la toiture se comporte face à l’eau, au vent et à la structure du bâtiment. Une toiture traditionnelle en bois montre souvent des lignes plus marquées, tandis qu’une toiture moderne peut masquer certains détails. Le plan devient alors un outil de lecture, pas seulement un dessin.

Sur une vue de dessus, la charpente reste implicite, mais la couverture et le faîtage se repèrent vite. En coupe, la pente et la hauteur apparaissent clairement. Vous voyez alors comment chaque élément s’articule. Une toiture bien dessinée évite les confusions entre pan principal et partie secondaire. C’est souvent là que se joue la compréhension d’un plan.

Les parties visibles depuis l’extérieur

Les parties visibles depuis l’extérieur sont la couverture, le faîtage, la croupe, le pan et le débord. Ces éléments donnent la forme de la toiture et orientent la lecture du plan. Le bois peut apparaître dans certains débords ou sous-face, surtout sur une toiture traditionnelle. Quand vous observez le toit depuis la rue, vous ne voyez pas la structure complète, mais vous pouvez déjà comprendre sa forme et son volume.

Les parties techniques à ne pas oublier

Les parties techniques à ne pas oublier sont la charpente, les appuis, les lignes de jonction et les éléments de ventilation. Sur une toiture, ces points ne se voient pas toujours, mais ils conditionnent la solidité et la durée de vie. Un plan sérieux les intègre pour éviter les oublis. Dans une toiture traditionnelle, le bois de charpente reste central. Sans ces repères, la lecture devient incomplète et le projet perd en précision.

Comment lire les pentes, les formes et les volumes ?

Lire les pentes, les formes et les volumes d’une toiture demande de passer du plan à la perception du relief. En vue verticale, la pente se lit par les lignes de versant et les changements de direction ; en coupe, elle se mesure plus facilement. Une photo aide à comparer la forme réelle avec le dessin, mais le plan reste la base. Sur un toit simple, la lecture est rapide ; sur une toiture plus complexe, chaque jonction demande attention. Le schéma sert alors à visualiser la structure sans confusion.

Une pente trop faible ou trop forte change le volume du toit et la relation avec la façade. Le faîtage, les croupes et les jonctions dessinent la forme générale. Pour visualiser correctement, il faut lire le plan comme une projection verticale, puis imaginer la hauteur réelle. Une photo prise de biais peut tromper, alors qu’un schéma bien annoté reste plus fiable. Sur une toiture, la forme n’est jamais décorative seulement : elle guide aussi l’eau et l’espace intérieur.

Exemple simple : une toiture à deux pans donne un volume symétrique, une toiture à croupe ferme les extrémités, et une toiture plate réduit la pente au minimum. Dans un schéma, chaque niveau se distingue par la ligne du faîtage ou par l’absence de sommet visible. La surface, la façade et la jonction entre pans deviennent alors des repères de lecture. Vous pouvez ainsi visualiser le toit sans le confondre avec le mur.

Lire une pente sans se tromper

Une pente se lit en observant l’inclinaison entre le niveau haut et le niveau bas du pan. Sur un plan, la pente se traduit par des lignes et des cotes ; en vertical, elle se comprend comme une descente vers l’égout. Une photo peut aider, mais elle ne remplace pas le schéma. Si vous confondez pente et hauteur, la lecture du toit devient fausse. Le bon réflexe consiste à suivre la ligne du versant jusqu’à la jonction.

Comprendre le volume global du toit

Le volume global du toit dépend de la forme, de la hauteur et du nombre de pans. Une toiture à deux versants crée un volume simple, tandis qu’une toiture à croupe ou à plusieurs niveaux multiplie les ruptures. Le plan sert à visualiser ces masses avant les travaux. En regardant la façade et la coupe, vous comprenez comment le toit s’inscrit dans le bâtiment. Cela évite de sous-estimer l’impact visuel ou technique du volume.

Repérer les jonctions sensibles

Les jonctions sensibles se trouvent souvent au niveau des croupes, des noues, des raccords de pans et des changements de pente. Sur une toiture, ces zones demandent une attention particulière parce qu’elles concentrent les écoulements. Un schéma clair les montre sans ambiguïté. En lecture verticale, ces points peuvent sembler discrets ; en coupe, ils deviennent plus évidents. Repérer ces jonctions aide à anticiper les risques d’infiltration et à mieux comprendre le toit.

Construire un schéma clair pour un projet de rénovation

Créer un schéma clair pour une rénovation commence par une étape simple : relever les dimensions du bâtiment et noter les particularités de la toiture. Ensuite, il faut créer un plan lisible, ajouter la forme générale, puis créer les repères techniques utiles au travail. Cette étape prépare le dossier, facilite l’urbanisme si une déclaration est nécessaire et aide à prévoir le matériau adapté. Dans une rénovation de toiture traditionnelle, le dessin sert aussi à comparer l’état existant avec la solution prévue.

Pour créer un schéma utile, avancez étape par étape : mesurer la toiture, dessiner le contour du bâtiment, créer les pentes, ajouter les ouvertures, puis vérifier la cohérence avec la charpente et la couverture. Chaque étape réduit le risque d’erreur. Si vous devez recouvrir une toiture avec une tuile différente, le plan aide à anticiper le travail. En cas de fuite, il sert aussi à localiser la zone concernée sans improviser.

Un projet de rénovation gagne en clarté quand le plan reste simple et précis. Il faut prévoir le matériau, vérifier la compatibilité avec la charpente et intégrer les contraintes d’urbanisme. Une toiture traditionnelle demande souvent plus d’attention sur les raccords et les débords. Si vous créez un dossier pour des travaux, le schéma doit rester cohérent avec le bâtiment réel. C’est ce lien entre dessin et terrain qui évite les mauvaises surprises.

Préparer les mesures avant de dessiner

Préparer les mesures avant de dessiner évite les approximations. Mesurez la longueur, la largeur, la hauteur et les débords de la toiture. Notez aussi les points de départ et les changements de niveau. Sans ces données, le plan perd sa valeur. Une rénovation réussie commence toujours par des chiffres fiables. Cette étape permet de créer un schéma plus juste et d’adapter le travail au bâtiment réel.

Vérifier la cohérence avec le bâtiment

Vérifier la cohérence avec le bâtiment consiste à comparer le plan avec la toiture existante, la charpente et la couverture. Une pente trop forte ou une forme mal placée crée vite un écart entre le dessin et la réalité. Le schéma doit respecter les volumes, les hauteurs et les jonctions. Dans un cas de rénovation, cette vérification limite les erreurs de chantier et sécurise le projet.

Adapter le schéma au dossier de travaux

Adapter le schéma au dossier de travaux signifie intégrer les éléments demandés par l’urbanisme et par l’équipe technique. Le plan doit montrer la toiture, les matériaux, les pentes et les zones à modifier. Une tuile, une charpente renforcée ou une couverture neuve doivent apparaître clairement. Ce niveau de détail évite les retours inutiles. Le dossier gagne alors en lisibilité et en efficacité.

FAQ – Questions fréquentes sur la lecture d’un plan de toit

À quoi sert un schéma de toit dans un projet de rénovation ?

Un schéma de toit sert à comprendre la toiture, à préparer le plan de travaux et à repérer les points techniques. Il aide aussi à expliquer le volume, la forme et la couverture du bâtiment.

Comment reconnaître la pente et le faîtage sur un plan ?

La pente se lit par l’inclinaison des pans, tandis que le faîtage marque la ligne haute de la toiture. Sur un plan vertical, ces repères deviennent plus faciles à suivre.

Quelles parties de la toiture faut-il toujours vérifier ?

Il faut vérifier la charpente, la couverture, les jonctions, les débords et les zones sensibles à l’eau. Un exemple simple : une fuite vient souvent d’un raccord mal lu sur le plan.

Peut-on comprendre la forme du toit à partir d’une photo ?

Une photo donne une première idée de la toiture, mais elle ne remplace pas le plan. Le niveau, le volume et la forme exacte restent plus fiables sur un schéma technique.
