Dans le domaine de la plomberie, la maîtrise des dimensions des filetages pour raccords est une compétence indispensable afin d’assurer une installation fiable, étanche et durable. Avec la multitude de normes, d’unités de mesure et de types de raccords qui existent, il devient parfois difficile de naviguer entre millimètres et pouces, pas de filetage et diamètres variés. Ce guide pratique met en lumière les correspondances essentielles, les spécificités des différents raccords et filetages, ainsi que les outils de plomberie utiles pour simplifier vos travaux. Grâce à une compréhension approfondie des normes de filetage et des matériaux de raccordement, vous pourrez sélectionner avec précision les équipements hydrauliques appropriés pour tous vos projets d’installation de plomberie.
Les fondements des dimensions de filetages en plomberie : comprendre pour mieux choisir vos raccords
La plomberie repose sur des assemblages précis et solides, où le choix des raccords adéquats détermine la réussite ou l’échec d’une installation. Chaque raccord bénéficie d’un filetage usiné avec des caractéristiques spécifiques, telles que le diamètre, le pas et la hauteur de dent, qui garantissent un emboîtement optimal et une étanchéité parfaite. Sans une bonne connaissance des dimensions, il est aisé de se tromper, ce qui peut mener à des fuites, des dégâts ou des interventions coûteuses.
Le filetage en plomberie est souvent exprimé en deux unités principales : le système métrique (millimètres) et le système impérial (pouces). Cette dualité rend indispensable l’utilisation de tableaux de conversion et de référence pour les professionnels et amateurs avertis. Par exemple, un raccord désigné comme 15×21 indique un diamètre extérieur de 15 mm et une cote associée souvent appelée « pas » ou dimension complémentaire de 21 mm. Cette désignation dicte le choix du filetage correspondant et évite l’incompatibilité entre différents raccords.
Pour mieux appréhender ce sujet, voici une liste des éléments à maîtriser :
- Le diamètre principal : Mesure extérieure du filetage.
- Le pas : Distance entre deux sommets de filet.
- La hauteur de dent : Profondeur du filetage, impactant la résistance mécanique.
- Les normes associées : BSP (Gaz), NPT, ISO, entre autres.
- La distinction entre filetages cylindriques et coniques : qui détermine la forme et la méthode d’étanchéité.
Pour visualiser concrètement ces dimensions, le tableau ci-dessous détaille les caractéristiques types des filetages selon leur diamètre en millimètres :
| Diamètre (mm) | Pas (mm) | Hauteur de dent (mm) | Type (Cylindrique / Conique) | Usage courant |
|---|---|---|---|---|
| 12 | 17 | 0,58 | Cylindrique | Raccords de lavabo |
| 15 | 21 | 0,58 | Cylindrique | Robinetterie cuisine |
| 20 | 27 | 0,58 | Cylindrique | Chauffe-eau et tuyauterie principale |
| 26 | 34 | 0,58 | Cylindrique | Appareils ménagers et gros collecteurs |
Maîtriser cette terminologie et les dimensions standard évite non seulement des erreurs techniques, mais facilite également le sourcing des matériaux de raccordement adaptés lors de l’achat. Pour approfondir cette thématique, il est recommandé de consulter des ressources spécialisées telles que ces dimensions détaillées des raccords.
Guide pratique des conversions et normes : déchiffrer les équivalences entre millimètres et pouces
Dans l’univers des raccords de plomberie, les dimensions sont souvent en millimètres, mais il n’est pas rare de rencontrer des standards exprimés en pouces, notamment avec des filetages d’origine anglo-saxonne. Cela peut engendrer confusion et erreurs de compatibilité pour ceux qui ne maîtrisent pas les conversions entre ces deux systèmes. Il est ainsi primordial d’avoir un tableau récapitulatif des correspondances précises entre millimètre et pouce, qui permette de choisir sans hésitation le filetage adéquat.
Voici un tableau synthétique qui facilite la comparaison des tailles les plus courantes :
| Dimension en mm | Dimension équivalente en pouce | Correspondance habituelle | Application typique |
|---|---|---|---|
| 12 mm | 1/2″ | DN15 | Raccords pour robinetterie domestique |
| 15 mm | 1/2″ | DN15 | Installation sanitaire courante |
| 20 mm | 3/4″ | DN20 | Tuyaux principaux d’alimentation en eau |
| 25 mm | 1″ | DN25 | Plomberie chauffage et gros équipements |
| 33 mm | 1 1/4″ | DN32 | Grandes installations hydrauliques |
Une des erreurs fréquentes consiste à ne pas reconnaître que certains filetages présentés sous des tailles en pouces peuvent correspondre à des dimensions métriques légèrement différentes. Par exemple, un filetage commercialisé à 3/4″ pourrait nécessiter un raccord de 20 mm de diamètre. Ce détail a son importance lors de l’achat. En outre, il faut noter que le diamètre nominal (DN) représente une valeur conventionnelle très utilisée pour désigner la taille d’un tuyau ou raccord vis-à-vis de sa capacité d’écoulement et non son diamètre extérieur strict.
Pour éviter toute confusion, il est conseillé d’employer des outils de plomberie spécialisés ou un pied à coulisse afin de mesurer précisément les filetages avant de commander ou de débuter une installation. Pour compléter cette approche, des ressources fiables comme ce guide des diamètres en plomberie proposent des conseils pratiques pour réaliser ces mesures en toute sécurité.
Les normes internationales à connaître en matière de filetage
L’une des clés du succès pour bien sélectionner ses raccords de plomberie réside dans la connaissance des normes régissant les filetages. Parmi les plus répandues, on distingue :
- La norme BSP (British Standard Pipe) : Très utilisée en plomberie et hydraulique européenne, elle définit des filetages cylindriques et coniques avec un angle de filet à 55°. Le BSPP est cylindrique, tandis que le BSPT est conique pour assurer l’étanchéité.
- La norme NPT (National Pipe Thread) : Employée essentiellement aux États-Unis, elle utilise un angle de filet différent (60°) et des filetages coniques.
- La norme ISO 7-1 : Correspond aux filetages « gaz » avec des spécifications pour les raccordements sur les réseaux d’eau potable.
- La norme DIN : Très présente en Allemagne et en Europe, elle regroupe des filetages spécifiques pour certains matériels techniques.
Comprendre ces normes facilite grandement le choix du raccord compatible en tenant compte des matériaux de raccordement en jeu, qu’il s’agisse de laiton, d’acier ou de plastique. La connaissance de ces standards prévient également les incompatibilités souvent sources de fuites ou de défaillances. Pour approfondir cette analyse normative, cet article sur l’étanchéité des raccords offre un éclairage précieux.

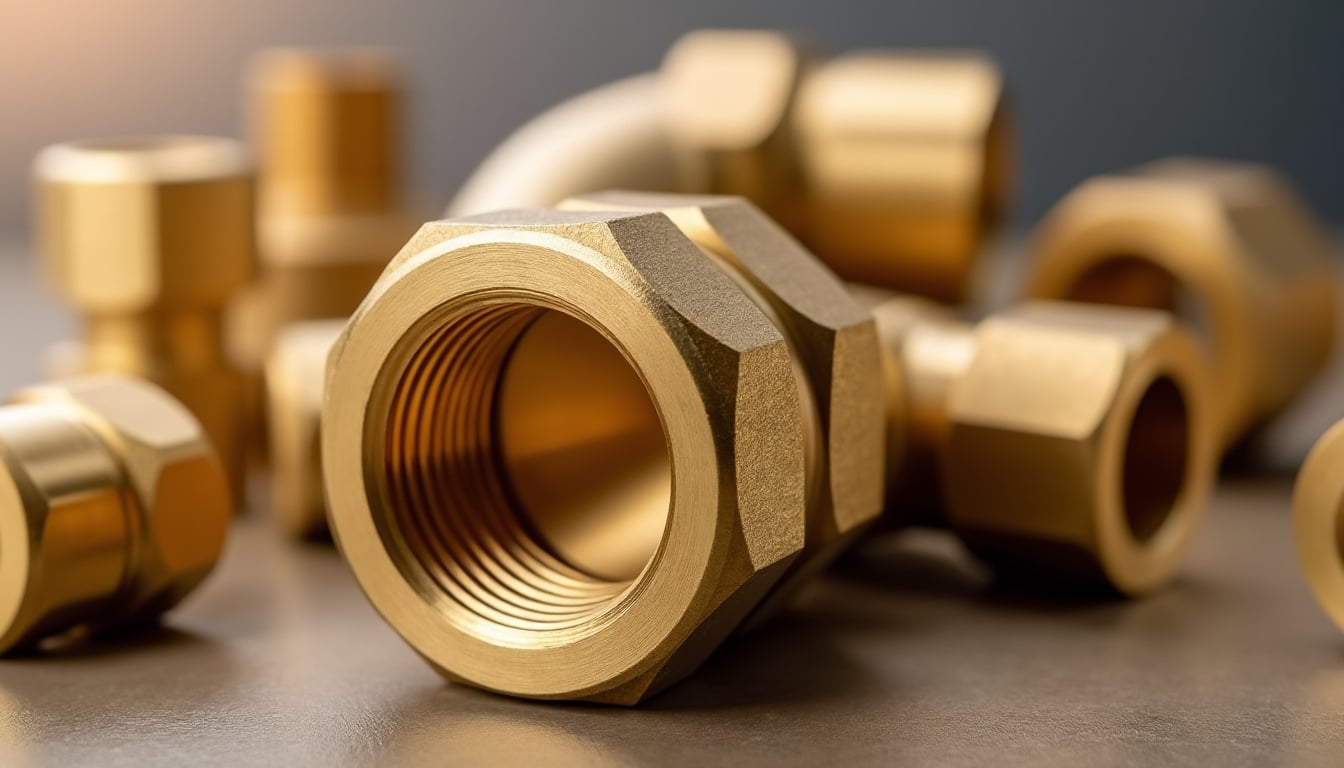

Raccords en laiton et matériaux : leurs dimensions spécifiques et avantages en plomberie
Parmi les matériaux de raccordement les plus prisés en plomberie, le laiton se distingue par sa robustesse, sa résistance à la corrosion et sa facilité d’usinage. Les dimensions des raccords en laiton répondent aux mêmes normes dimensionnelles que les autres, mais leur fabrication de haute qualité impose une précision extrême sur le filetage.
Un raccord en laiton 15/21, par exemple, est souvent préféré pour des installations de robinetterie ou petits équipements de cuisine, car ce matériau garantit une parfaite étanchéité même en cas de variation de température. De plus, la capacité du laiton à supporter des pressions élevées en fait un choix idéal pour des réseaux d’eau potable ou de chauffage.
Les avantages à privilégier les raccords en laiton sont nombreux :
- Durabilité supérieure face à l’usure et à la corrosion.
- Facilité d’assemblage grâce à une finition précise des filetages.
- Compatibilité avec divers systèmes standards et normes internationales.
- Maintenance simplifiée du fait d’une solidité accrue.
- Esthétique satisfaisant dans les installations visibles.
Pour des projets particuliers comme les installations en milieu humide ou extérieur, il est important de bien choisir la finition et le traitement du raccord. Le laiton chromé ou nickelé, par exemple, améliore encore la résistance et confère un aspect professionnel au système final. Le site spécialisé en raccords laiton regorge d’informations utiles pour bien sélectionner ces composants.
L’utilisation rigoureuse d’un guide pratique relatif aux dimensions des filetages facilite grandement la compréhension et la sélection du matériel, tout en évitant les erreurs fréquentes lors des achats de raccords ou des interventions sur site hydro-sanitaire.
Les outils indispensables pour mesurer et vérifier les dimensions des filetages de raccords en plomberie
Un artisan plombier averti sait que choisir le bon raccord ne s’improvise pas. Il est indispensable d’utiliser des outils de plomberie spécifiques qui assurent la précision des mesures et la conformité aux normes en vigueur. Parmi ces outils, on retrouve :
- Pied à coulisse digital ou mécanique : Permet de mesurer avec précision le diamètre extérieur, le diamètre intérieur et la profondeur des filetages.
- Palmer de filetages : Spécialement conçu pour mesurer le pas et le profil du filet en vue de vérifier la conformité avec les normes.
- Jauges de filetage : Plaques ou bandes métalliques avec différents profils de filet, pour vérifier rapidement le type de filetage d’un raccord.
- Tableaux de correspondance imprimés ou numériques : Outils de référence indispensables pour convertir entre mm et pouces et identifier les cotes exactes.
- Outils de taraudage et filière : Pour recharger ou ajuster un filetage usé afin de garantir un emboîtement parfait.
L’application rigoureuse de ces outils permet d’éviter des erreurs d’ajustement, qui sont souvent des sources majeures d’incidents lors des installations. Par ailleurs, ils facilitent le diagnostic rapide en cas de fuite ou de dysfonctionnement. Il est conseillé aux professionnels comme aux bricoleurs de toujours accompagner leurs travaux d’une vérification systématique des dimensions exactes, avant d’acheter ou de poser un raccord.
Pour mieux comprendre les procédures de vérification et acquérir des outils de qualité, consultez des sites spécialisés proposant du matériel adapté aux professionnels, comme vous pouvez le découvrir sur ce guide sur les dimensions et équipements.
Mesures, conversions et conseils pour une installation de plomberie réussie
Effectuer une installation de plomberie nécessite une rigueur irréprochable dans le choix et la vérification des raccords filetés. En matière de mesures précises, il est indispensable de :
- Mesurer plusieurs fois : la répétition de la prise de mesure avec différents outils garantit la fiabilité des valeurs.
- Consulter les tableaux de correspondance : Afin d’assurer la cohérence entre le filetage choisi et le raccord associé.
- Vérifier la norme applicable : Chaque raccord peut correspondre à une norme différente ; ne pas mélanger BSP et NPT par exemple.
- Adapter le matériel à l’usage : notamment pour les installations haute pression, eaux chaudes ou usage extérieur.
- Contrôler les matériaux : Le choix entre laiton, acier, PVC impacte la tenue des raccords dans le temps.
Prendre en compte ces recommandations peut éviter bien des désagréments liés aux fuites, à la corrosion prématurée ou aux incidents mécaniques. Par exemple, lors d’une rénovation d’une salle de bain, le choix d’un filetage 15/21 en laiton chromé peut s’avérer judicieux, tandis qu’une installation de chauffage central nécessitera un raccord adapté aux pressions plus élevées, avec un diamètre nominal plus important comme le 26/34.
Conseils pratiques à retenir :
- Prenez le temps de vérifier la compatibilité entre les filetages en millimètre et en pouce grâce aux tables de correspondance.
- Testez tout nouveau raccord hors circuit pour assurer la parfaite étanchéité.
- Utilisez impérativement des outils de plomberie adaptés pour travailler les filetages.
- Favorisez les matériaux durables et normés afin d’éviter les interventions fréquentes.
- Documentez-vous régulièrement sur les nouveautés et nouveautés normatives pour rester à jour.
Pour approfondir ces techniques, ce guide sur l’étanchéité des raccords en plomberie propose des méthodes précises pour garantir la réussite de vos interventions, quel que soit votre niveau d’expérience.
FAQ – Questions essentielles sur les dimensions des filetages en plomberie
- Q : Qu’est-ce qu’un filetage en plomberie et pourquoi est-il important ?
-
Un filetage en plomberie est un usinage en creux qui permet de créer une connexion vissée entre deux raccords. Il est crucial pour assurer la solidité et l’étanchéité des tuyaux et équipements hydrauliques.
- Q : Comment convertir facilement les dimensions des filetages entre millimètres et pouces ?
-
Des tableaux de conversion simples existent et permettent de passer rapidement d’une unité à l’autre. L’utilisation d’un pied à coulisse pour la mesure initiale est aussi recommandée afin d’affiner la précision.
- Q : Quels sont les types de filetages les plus courants dans la plomberie ?
-
Les filetages BSPP et BSPT (BSP conique et cylindrique) restent les plus utilisés en Europe, tandis que le NPT prédomine outre-Atlantique. Chaque norme possède ses spécificités dimensionnelles et angulaires.
- Q : Comment choisir le bon raccord en fonction d’une dimension comme 15/21 ?
-
Le format 15/21 indique un diamètre extérieur de 15 mm et une taille nominale de 21 mm, correspondant souvent à un raccord standard pour robinetterie. Il faut choisir un raccord compatible pour garantir étanchéité et solidité.
- Q : Quels outils sont recommandés pour vérifier les dimensions des filetages ?
-
Le pied à coulisse digital, les jauges de filetage et les palmer dédiés sont les meilleurs alliés pour s’assurer que les mesures correspondent aux normes en vigueur et faciliter l’achat des raccords adaptés.
